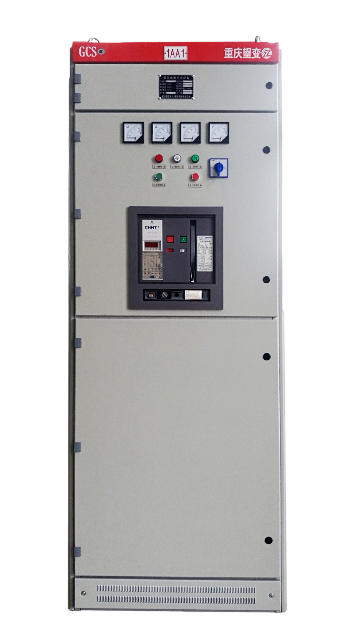

GCS櫃
Ø框架采用8MF型開口型鋼，主構架上安裝模數為E=20mm和100mm的Φ9.2mm的安裝孔，使得框架組裝靈活方便。Ø開關櫃的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。Ø水平母線采用櫃
產品特點
Ø 框架采用8MF型開口型鋼，主構架上安裝模數為E=20mm和100mm的Φ9.2mm的安裝孔，使得框架組裝靈活方便。
Ø 開關櫃的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。
Ø 水平母線采用櫃後平置式排列方式，以增強母線抗電動力的能力，是使主電路具備高短路強度能力的基本措施。
Ø 電纜隔室的設計使電纜上、下進出均十分方便。
Ø 抽屜高度的模數為160mm。抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。單元回路額定電流400A及以下。
Ø 抽屜麵板具有分、合、試驗、抽出等位置的明顯標誌。抽屜單元設有機械聯鎖裝置。1抽chou屜ti單dan元yuan為wei主zhu體ti，同tong時shi具ju有you抽chou出chu式shi和he固gu定ding性xing，可ke以yi混hun合he組zu合he，任ren意yi使shi用yong。以yi前qian抽chou屜ti單dan元yuan不bu好hao實shi現xian失shi壓ya保bao護hu單dan元yuan，現xian在zai雖sui然ran在zai推tui進jin機ji構gou上shang一yi些xie廠chang家jia有you了le改gai進jin，但dan仍reng不bu是shi太tai可ke靠kao，所suo以yi盡jin量liang不bu要yao在zaiGCS抽屜單元裏設計失壓保護。
Ø 櫃體的防護等級為IP30 IP40，還可以按用戶需要選用。
